Modificación - Allen & Heath ZED 16
Se agregaron salidas de linea balanceadas a los primeros 8 canales.
El equipo del cliente.
Comienza el desmontaje de la consola.
Vista interna del equipo antes de la modificación.
Desarmado de los 8 canales a trabajar.
Utilizando el diagrama de bloques y después de realizar comparaciones se eligió el punto de derivación para la salida.
El punto de derivación es post EQ, pre fader.
Una vez encontrado el punto de derivación y realización del prototipo del circuito, se diseño la pcb para el proyecto.
4 salidas balanceadas por pcb.
Diseño simétrico para mantener impedancias entre canales.
Se diseño una segunda PCB para los jacks de salida.
Custom PCB1
Montaje y soldado de componentes en PCB
Custom PCB2
Prueba de conexión entre PCB de prueba.
Montaje y soldado de pcbs finales.
Soldado del cable para el punto de derivación.
Prueba del circuito dentro de la consola, etiquetado del cableado original.
Se diseño e imprimió en 3D (TPU) una pieza para montar la pcb dentro de la consola.
Se probaron distintos lugares para la colocación de la modificación.
Por el espacio interno se decidió colocar de manera horizontal.
Se colocaron las 2 pcbs dentro de la consola.
Se realizó el montaje del primer par de salidas balanceadas.
Se tomaron medidas e hicieron iteraciones del tamaño de la pcb con componentes antes de realizar cualquier modificación al equipo.
Se perforó el chasis de la consola para colocar los 4 pares de salidas.
Se rearmó la consola con la modificación interna.

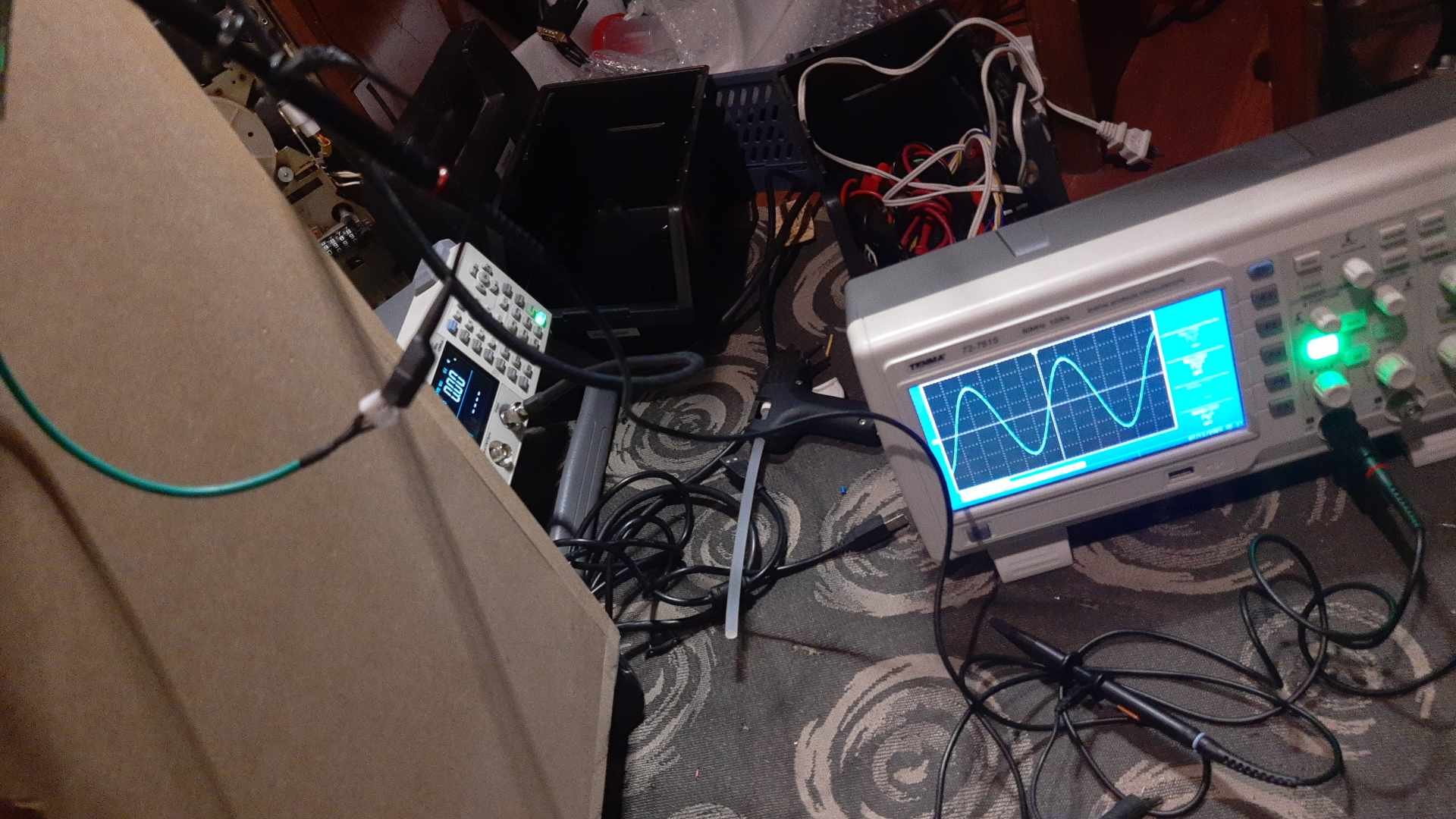

Se hicieron las pruebas de funcionamiento.
Se etiquetaron las salidas para conveniencia del cliente.
La consola con su mod de vuelta con su dueño.
