Reparación - SSL AWS Delta
Problema con el display de canal y funcionamiento de faders de canales 8 - 16.
Falla en el funcionamiento de track busses 3 y 4.
Reemplazo de amplificadores operacionales según el Field Service Bulletin 714/5381.
Los canales 8-16 tienen un problema con el display de canal. Se comienza el desmontaje
Se comenzó a desmontar los faders de canal.

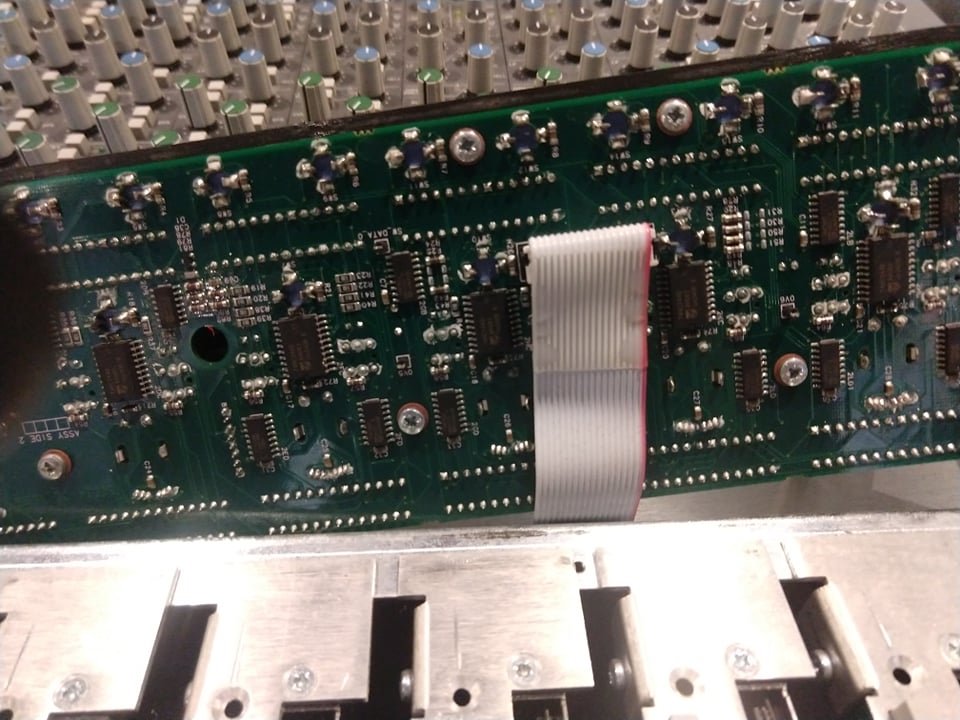

Se extrajo la tarjeta con fallas y se realizó un diagnóstico y comparación con la tarjeta funcional. Se decide realizar limpieza completa del equipo.
Después del diagnóstico se encontró la pieza dañada y fue removida de la pcb.
Se contacto al soporte técnico de SSL y se nos dio el número de la pieza de reemplazo y se realizó el pedido de la pieza con proveedor.
Mientras la pieza llega se comenzó el desmontaje y limpieza de los demás módulos de la consola.
Desmontaje y limpieza de módulos de los 24 canales.
Limpieza interna de los channel strips.
Tras la limpieza se vuelven a colocar los módulos.
Llega la pieza de reemplazo.
Se suelda la pieza de reemplazo a la tarjeta.
Se comienza el re armado de la consola.
Se verifica la corrección del problema.
Los Track Busses 3 y 4 no funcionan. Se comienza a desmontar.
Se desmonta la sección de envíos, compresión y buses.
Se decide realizar una limpieza interna.
Una vez lista la limpieza se comienza a colocar nuevamente los módulos.
Se revisa el módulo no funcional.
Se realiza una limpieza de los contactos de la pcb.
Se realiza un diagnóstico y exploración de los componentes.
Se localiza el Chip dañado.
Se hace la orden de pedido para los componentes de reemplazo.
Se prepara la zona para desoldar el componente se montaje superficial.
Se aplica cinta Kapton para evitar sobre calentar componentes cercanos.
El desoldado de componentes de montaje superficial debe realizarse con mucho cuidado ya que se corre un riesgo importante de dañar permanentemente la pcb.
Aprovechando el Field Service Bulletin de SSL para la consola AWS se realiza el reemplazo de todos los amplificadores operacionales de la sección de buses y envíos.
Se montan de nuevo los módulos.
Se prueban y calibran cada uno de los buses y envíos.
