Trasladar los componentes y funcionalidad de una mac G4 a un chasis de rack
El chasis destino
La mac G4
Fuente de alimentación y unidades de disco
Se diseñaron e imprimieron en 3D (TPU) un grupo de amortiguadores para la bocina
Los amortiguadores evitar que la bocina haga contacto directo con el chasis para permitir la vibración del cono.
Uno de los procesos mas delicados del proyecto fue la colocación de tarjeta madre.
Los agujeros de montaje de la placa debían ser taladrados en el chasis con una precisión alta para evitar tensión o doblado de la motherboard.
Doblar la motherboard puede llevar a micro fracturas en las pistas de la pcb.
Era crucial que el rack tuviera el mismo flujo de aire que el equipo original.
De lo contrario podría verse afectado el rendimiento del equipo.
Se realizaron modificaciones al circuito de encendido.
Se diseñaron e imprimieron piezas en 3D (PLA) y espaciadores de latón para fijar el ventilador en la posición deseada.
Se hizo el modelado 3D del espacio del panel trasero.
Se imprimió en 3D el contorno de lo que sería la placa trasera.
Teniendo las medidas correctas se diseño una placa de espaciado para los componentes de la motherboard.
Se ajustaron tolerancias para los componentes externos de la motherboard.
Además se agregaron agujeros de ventilación para el procesador dentro de la nueva placa.
Se realizaron varias iteraciones hasta obtener el diseño final.
Tras realizar los archivos de producción necesarios se hizo el pedido para la fabricación de la pieza final.

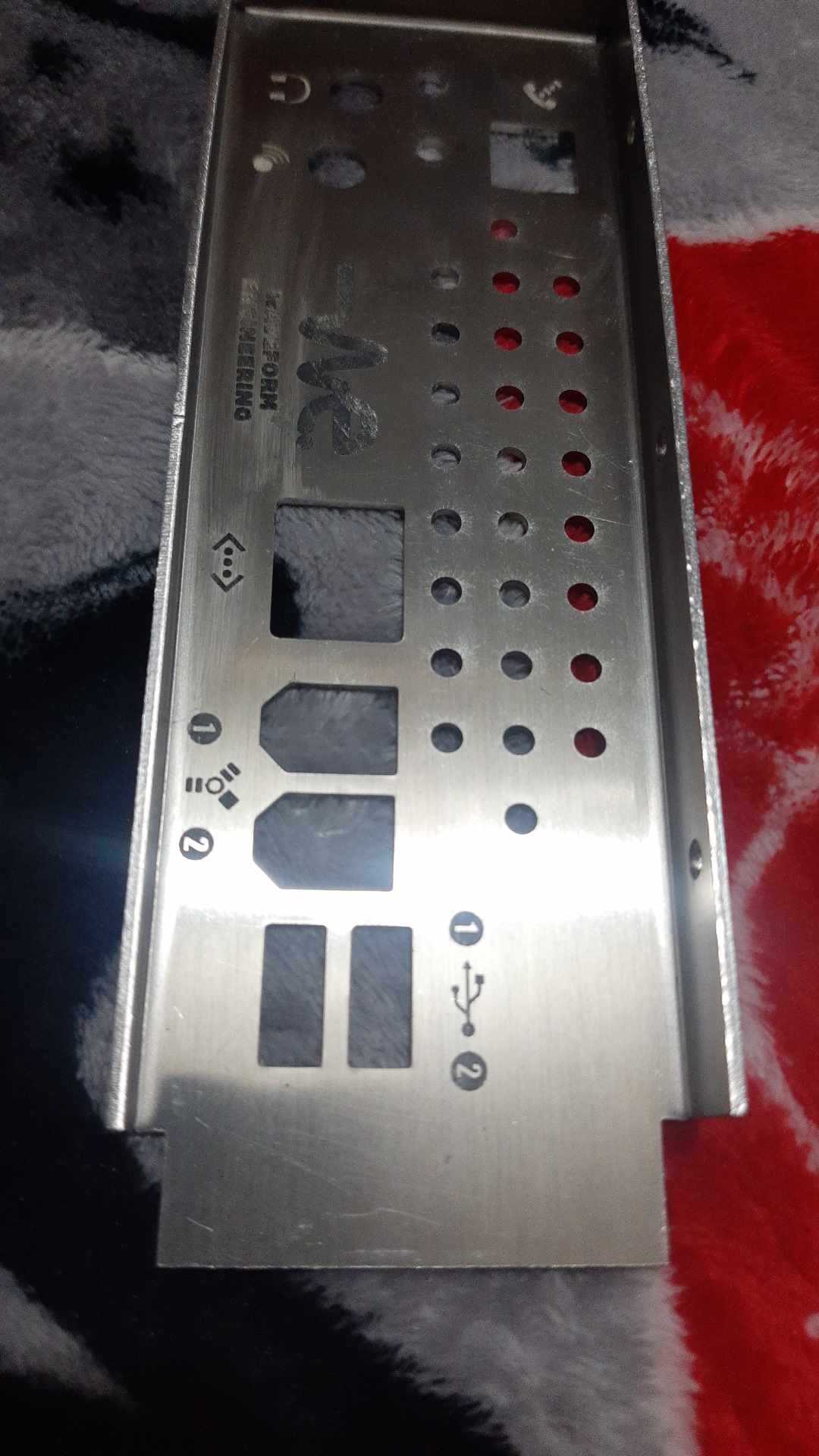

Se perforó el panel trasero del chasis para montar la placa de acero.
Se realizó un entintado del grabado en el metal.
Se maquinó el chasis y se insertó el logo original de Apple en la parte frontal.
Se aplicó una capa de pintura color Caviar al panel frontal.
El equipo terminado!
Completamente funcional.
